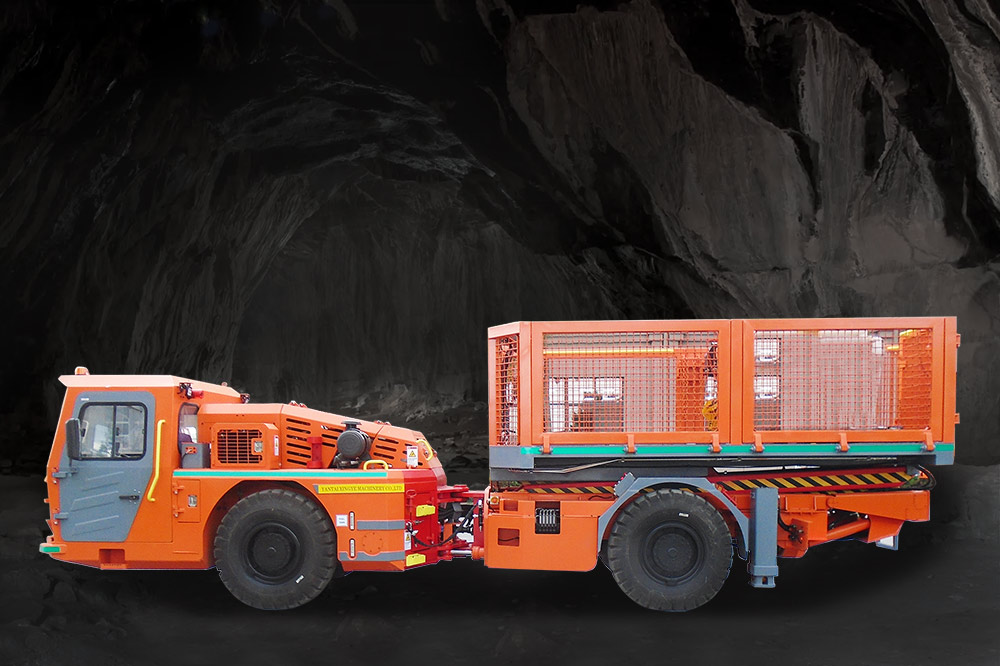

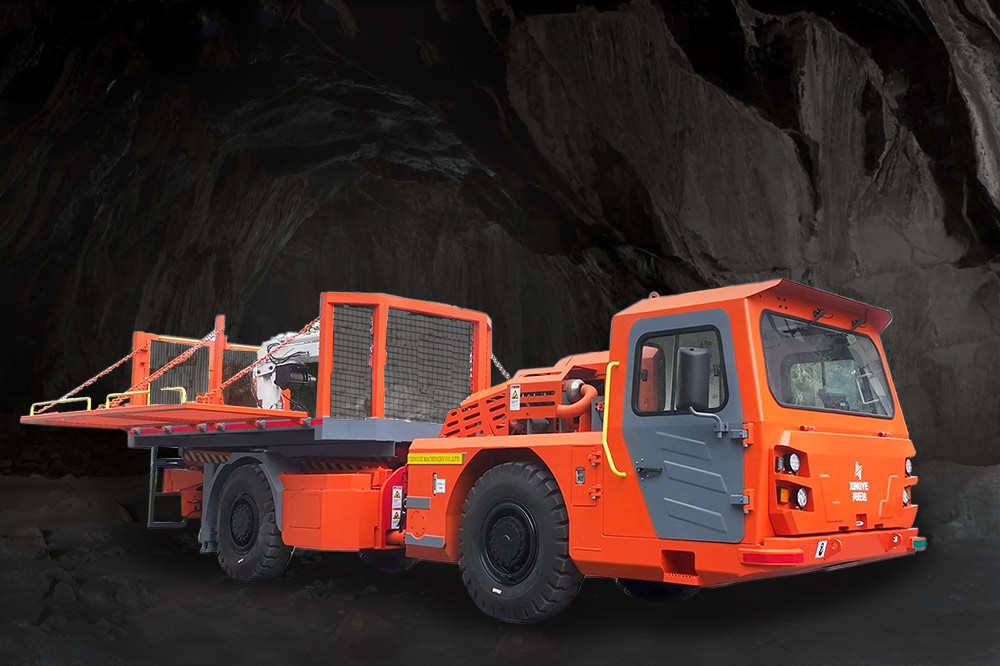

O veículo sem trilhos UC-5 foi desenvolvido para serviços em minas subterrâneas, destinado ao transporte vertical de pessoas e equipamentos. Sua plataforma elevatória conta com projeto especial que garante grande capacidade de carga e altura de elevação elevada, sendo ideal para ambientes de trabalho adversos, estreitos, baixos e lamacentos no subsolo.
A excelente estabilidade e o manuseio simplificado aumentam a segurança do equipamento. Os freios úmidos se adaptam perfeitamente às condições rigorosas das minas subterrâneas, assegurando a operação segura. A plataforma e a cabine possuem estrutura de armação integral para manter a estabilidade geral. Todas as superfícies de circulação recebem tratamento antiderrapante, reduzindo o risco de escorregões e quedas.
A plataforma elevatória adota estrutura de tesoura simples, proporcionando maior capacidade de carga. Os quatro cilindros dos estabilizadores permitem ao operador ajustar facilmente a estabilidade da estrutura traseira. Equipado com sistema de comando duplo na plataforma e na estrutura traseira, possibilita um manuseio mais flexível.
|
Parâmetros principais |
|
|
Altura máxima de elevação do tubo |
4500 mm |
|
Peso máximo de elevação |
5000 kg |
|
Peso total da máquina |
12000 kg |
|
Dimensões externas (mm) |
8400×2000×2610 |
|
Velocidade de avanço e recuo |
|
|
Marcha 1 |
4.62 km/h |
|
Marcha 2 |
9.09 km/h |
|
Marcha 3 |
25 km/h |
|
Dados de trafegabilidade |
|
|
Ângulo de oscilação do eixo dianteiro |
±7° |
|
Ângulo máximo de direção |
±40° |
|
Mínimo vão livre sobre o solo |
380 mm (pernas de elevação 240 mm) |
|
Capacidade de subida em rampa |
14°（25%） |
|
Ângulo de aproximação |
14° |
|
Condições e limitações de operação |
|
|
Temperatura ambiente de operação |
-15°C～+50°C |
|
Normas adotadas no projeto do equipamento |
|
|
GB 21500-2008 Requisitos de segurança para caminhões mineiros de pneus sem trilhos para minas subterrâneas |
|
|
JB/T 13429-2018 Veículo de serviço para mina subterrânea |
|
